Double 18” Tapped Horn – HSR Sonorisation
Le STHSR218 est un caisson de renfort infra destiné aux systèmes château nécessitant un niveau élevé et stable dans la bande 35–100 Hz.
Il s’agit d’un tapped horn double 18”, développé autour d’un accord à 36 Hz et dimensionné pour fonctionner à forte puissance sans surexcursion.
Architecture acoustique du STHSR218
Le STHSR218 utilise le principe du tapped horn, dans lequel les deux faces du haut-parleur rayonnent à des positions différentes le long d’une même ligne acoustique. Les ondes issues de chaque face parcourent donc des distances différentes avant d’atteindre l’embouchure. Le fonctionnement repose sur cette différence de trajet : lorsque celle-ci correspond à environ une demi-longueur d’onde, les contributions arrivent en phase et s’additionnent efficacement. Le dimensionnement interne a été réalisé pour que cette zone constructive principale se situe autour de 36 Hz, avec une exploitation cohérente jusqu’à 100 Hz.
En unité seule, la réponse atteint -3 dB à 36 Hz. Par six, la limite basse descend aux environs de 33 Hz grâce au couplage.
La bande d’exploitation recommandée est 36–100 Hz.
Au-delà, la structure propre au tapped horn entraîne une perte d’efficacité et une rotation de phase qui rendent l’utilisation moins pertinente. (cette rotation prend place autour de 150hz mais il est préférables de garder une zone de croisement propre avec les kick).
Le volume interne est d’environ 864 litres. Il résulte du développement de la ligne acoustique, des sections progressives du pavillon et des volumes associés aux deux haut-parleurs. Dans un tapped horn, ce n’est pas le volume total qui fixe la fréquence d’exploitation, mais la géométrie complète de la ligne et la différence de trajet entre les deux faces du moteur. La taille du caisson est donc la conséquence directe du dimensionnement acoustique, et non un objectif en soi.
Embouchure et section utile
La section d’embouchure occupe la totalité de la face de sortie.
Il n’y a pas de réduction de section liée à une contrainte structurelle.
Cela signifie simplement que la section finale du pavillon correspond à la section géométrique visible. Toute la surface participe au rayonnement.
Dans un empilement massif, cette continuité de surface facilite le couplage entre unités et limite les discontinuités de pression à la jonction des bouches.
Motorisation
Chaque caisson embarque deux 18Qlex1600FE.
La puissance admissible est de 3200 W RMS par caisson, soit 1600 W RMS par haut-parleur.
L’impédance nominale finale est de 4 ohms.
Le dimensionnement de la ligne a été réalisé de façon à maintenir l’excursion dans une zone maitrisé sur la bande 36–100 Hz lorsque le système est filtré correctement.
Le filtrage recommandé est :
- Coupe-bas : 30 Hz, Butterworth 24 dB/oct
- Coupe-haut : 100 Hz, Linkwitz-Riley 24 dB/oct
Sous 30 Hz, l’excursion augmente rapidement, comme sur toute charge accordée. Le filtre coupe-bas est donc structurellement nécessaire.

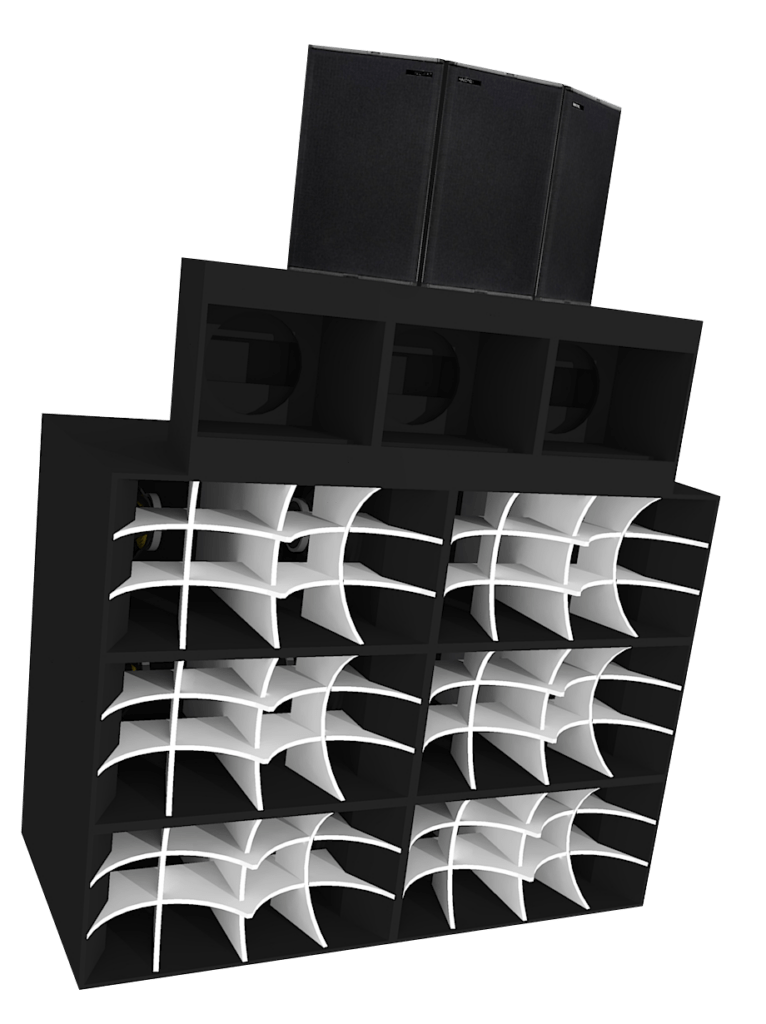

Niveau et comportement en stack
En unité seule, la sensibilité moyenne est de 103 dB / 1 W / 1 m.
À puissance nominale (3200 W RMS), le niveau atteint environ 138 dB RMS.
En groupement de six unités, la sensibilité moyenne simulé est de 108 dB / 1 W / 1 m, avec un niveau d’environ 151 dB RMS à puissance nominale.
Le gain observé en stack provient principalement :
- De l’augmentation de surface rayonnante
- De la réduction des pertes latérales
- Du couplage efficace autour de la zone 40–80 Hz
Le comportement reste stable dans la bande utile, sans pic étroit dominant.

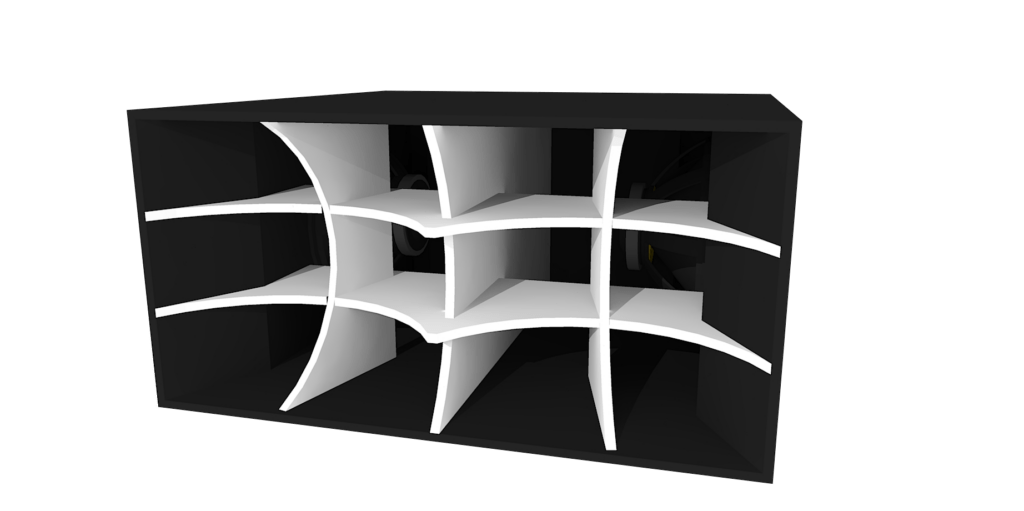

Construction STHSR218
La caisse est prévue en contreplaqué bouleau 18 mm, 13 plis.
Dimensions : 600 × 1200 × 1200 mm.
La taille est conséquente, mais proportionnelle à l’objectif :
un tapped horn accordé à 36 Hz avec deux 18” nécessitent un développement interne important pour conserver rendement et stabilité mécanique.
| Référence | HSR sonorisation STHSR218 |
| Type | Caisson de SUB |
| Application | Renfort de basse / Sound System |
| Puissance | 3200w RMS 6400w Max |
| Sensibilité moyenne | 103dB/w/m(1U) 108dB/w/m(6U) |
| SPL RMS | 138dB/3200w-1u 151dB/19200w-6U |
| Impédance nominale | 4 ohms |
| HP grave | 2 x 18Qlex1600fe |
| Coupure conseillé | 100hz |
| Pente conseillé | LR 24dB/oct |
| Fréquence d’accord FB | 36 Hz |
| Réponse en fréquence | 36Hz à -3dB (1U) et 33Hz à -3dB (6U) |
| Filtre coupe-bas conseillé (1U) | Butterworth, 30hz à 24dB/oct |
| Matériau Sub conseillé | CP 18MM Bouleau de Finlande 13 Plis |
| Dimension (LxHxP) Sub | 600x1200x1200mm (864L) |
| Poids | — |
