Pourquoi le HSM10
On m’a contacté pour répondre au besoin d’un médium précis et couplable pour un son dub. La configuration existante était composée de doubles 21” Sound Agency, de C2D en 15” et de moteurs BMS4590 montés sur 2236. La contrainte est simple : les C2D ne peuvent pas raccorder directement aux 4590. L’objectif est donc de couvrir efficacement la bande passante de 180 à 650 Hz. Après analyse, le choix s’est porté sur le 10MC700ND, parfaitement adapté à cette plage de fréquences et aux contraintes de volume, tout en permettant de conserver une harmonie visuelle en alignant la largeur du médium avec celle du 2236. Le HSM10 est en route !
La conception

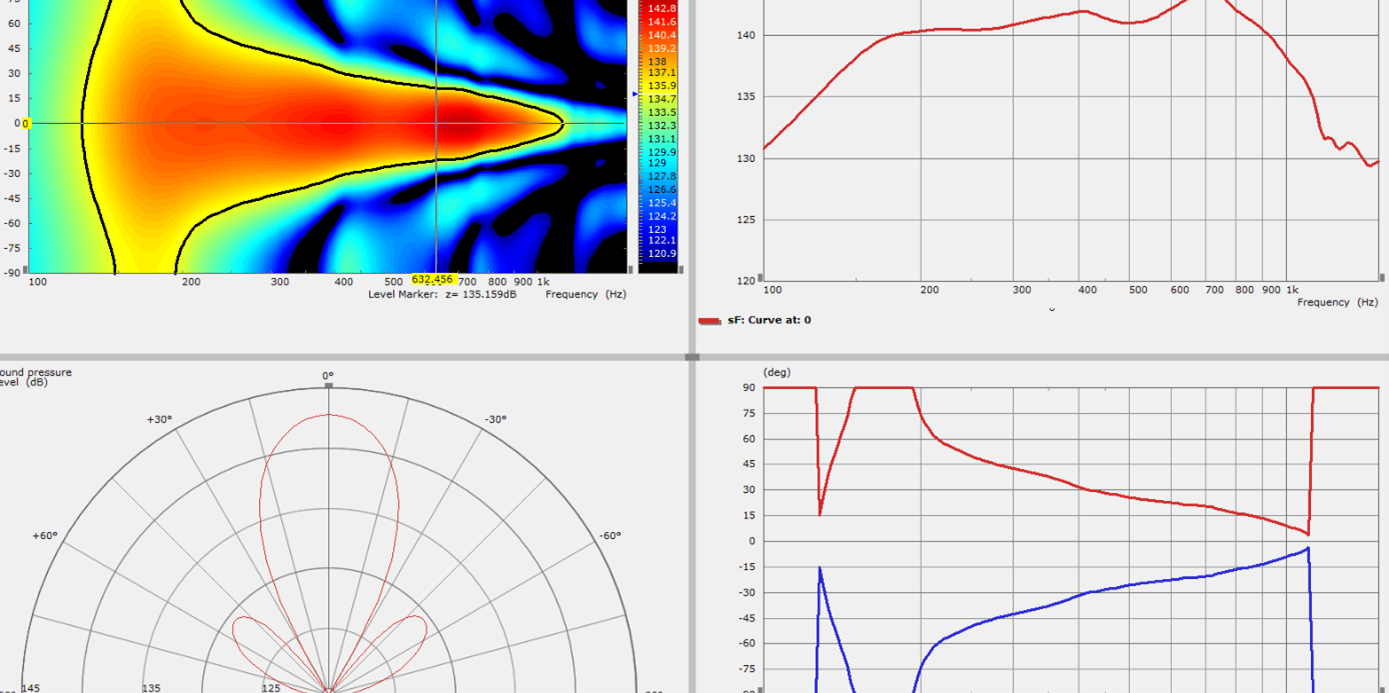

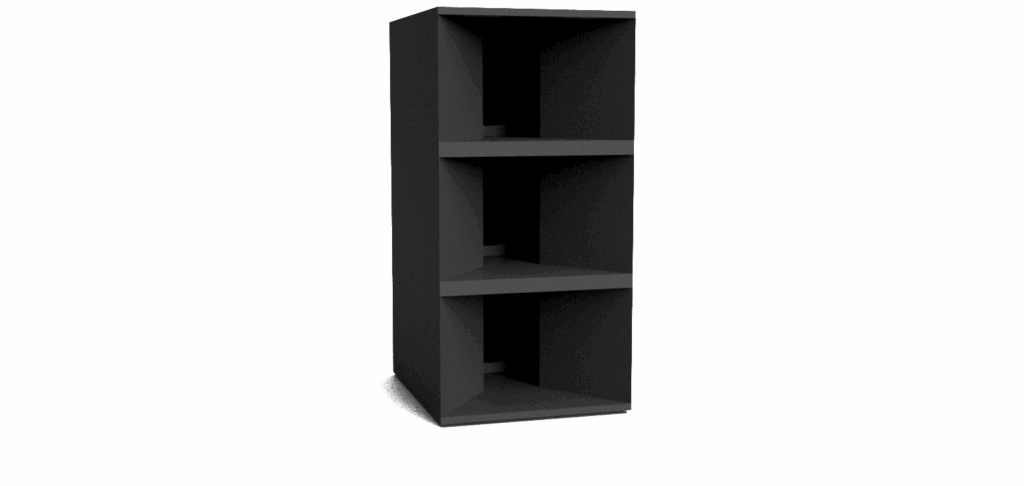

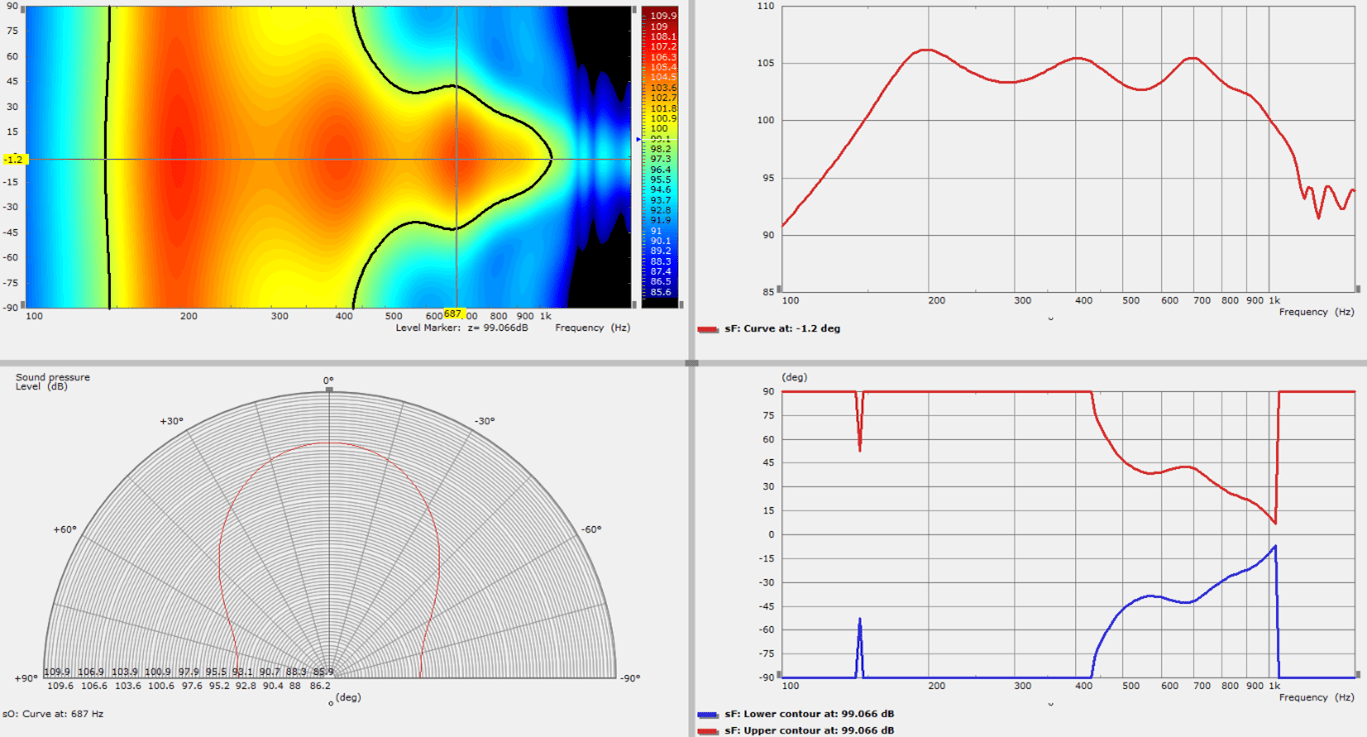

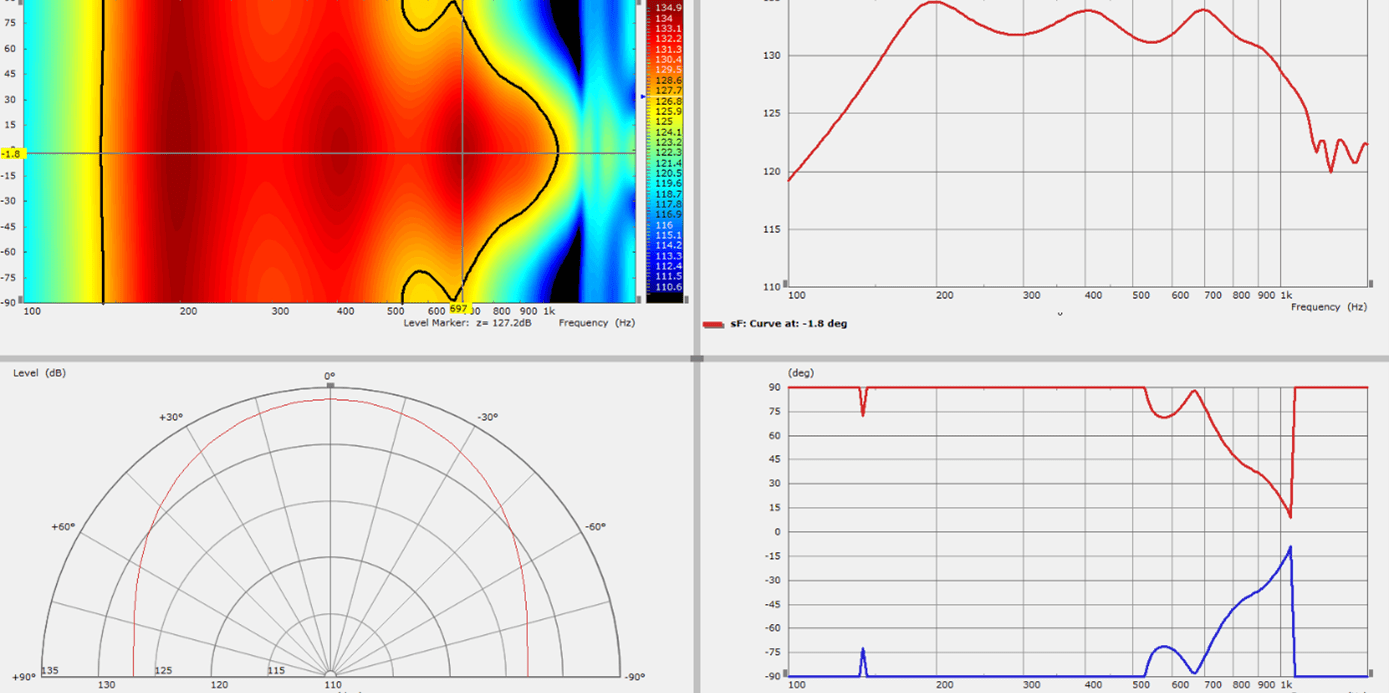

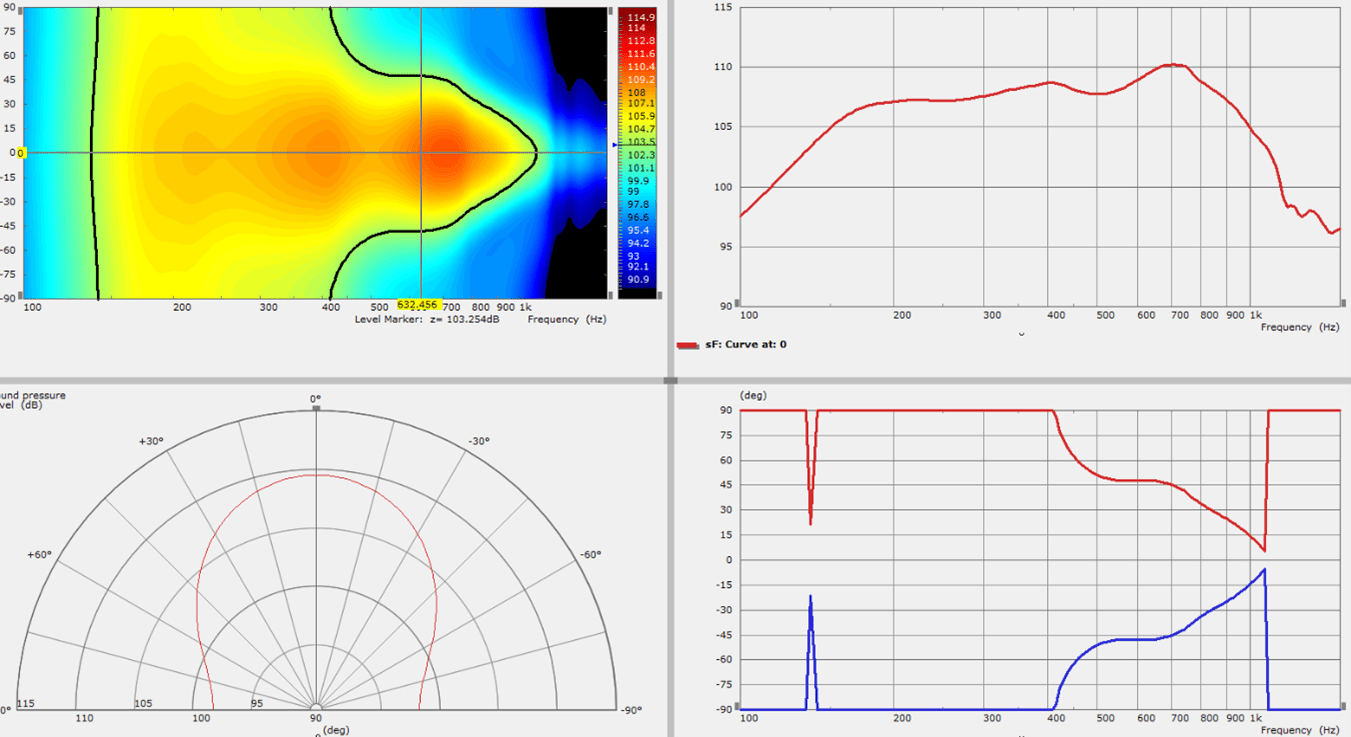

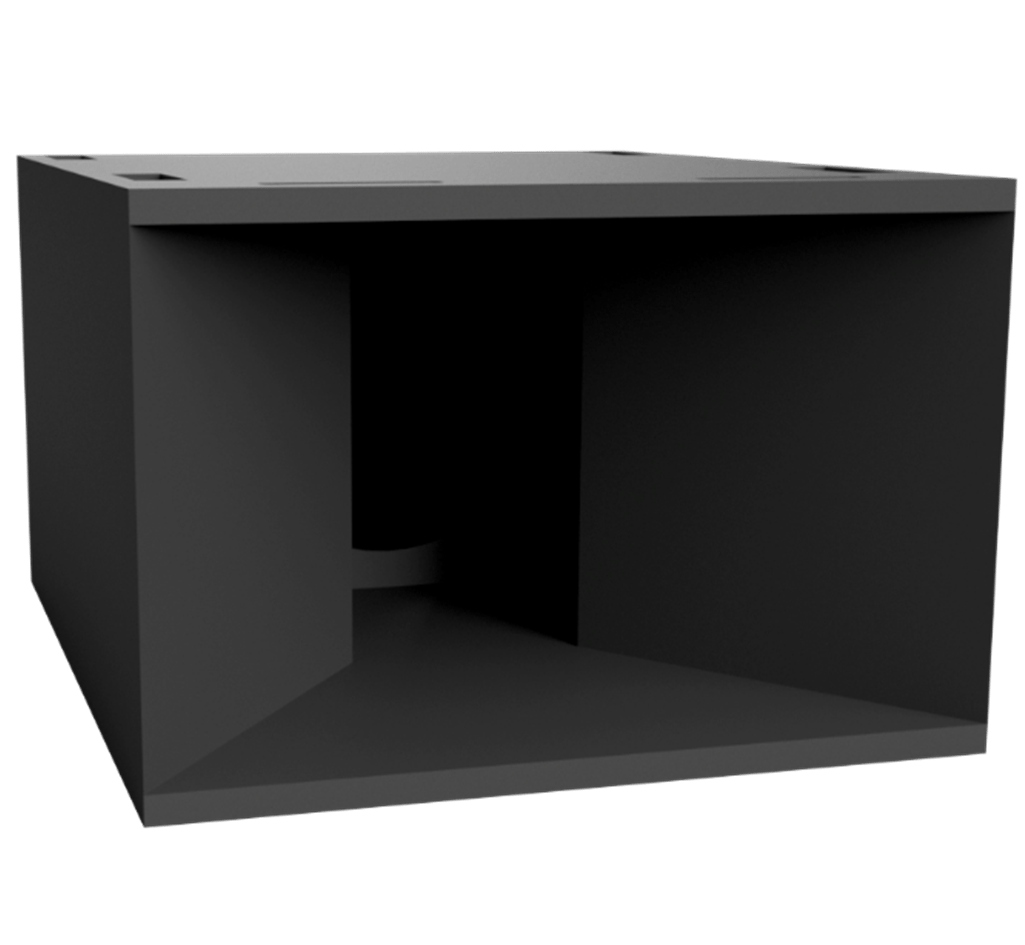

Le design du HSM10 s’est orienté vers un pavillon clos, avec une géométrie plate dans l’axe vertical afin de rapprocher les centres acoustiques lors de l’empilement, et une expansion horizontale, type exponentielle, en deux pans, garantissant à la fois simplicité de construction et efficacité de charge. Après simulation et ajustement des dimensions, le plans final a été réalisé avec poignées, rails cargo et trappes HP pour faciliter la modularité et l’utilisation. Le résultat est un pavillon médium puissant, pensé pour s’intégrer naturellement au système existant, offrant précision et cohérence sur l’ensemble de la plage visée!
| Référence | HSR sonorisation HSM10 |
| Type | MIDbox |
| Application | Renfort med / Sound System |
| Puissance | 700w RMS 1400w Max |
| Sensibilité moyenne | 104dB/1w/m(1u); 107dB/1w/m(3u) |
| SPL RMS | 134dB/700w(1u); 140dB/700w(3u) |
| Impédance nominale | 8 ohms |
| HP kick | 10MC700ND |
| Coupure conseillé | Jusqu’à 900hz med-hi |
| Pente conseillé | LR 24dB/oct |
| Fréquence d’accord FB | 200 Hz |
| Réponse en fréquence | 160Hz a -3dB (1U) et 140Hz à -3dB (3U) |
| Filtre coupe-bas conseillé | Butterworth, 80hz à 12dB/oct |
| Matériau conseillé | CP 18MM Bouleau de Finlande 11 Plis |
| Dimension (LxHxP) | 500x336x610mm (~103L) |
